如果把望友的DFM軟件比作機房里的高端服務器，那么華秋DFM則更像是普通的個人電腦，雖然比不上望友的超強“性能”，但華秋DFM的優勢在于他將DFM的軟件普及到了個人用戶，廣大PCB工程師、電子愛好者、甚至大學學生，讓很多人可以很早的就接觸到DFM軟件工具，給自己工作效率與質量帶來提升。

作為一款免費軟件，功能可滿足工程師們的大部分需求，滿足初級入門，且一直在不斷的免費升級，增加新功能。


前段時間得知軟件增加了“PCB評審報告輸出”功能與“打分”的重磅功能，喜出望外，趕緊體驗一下。

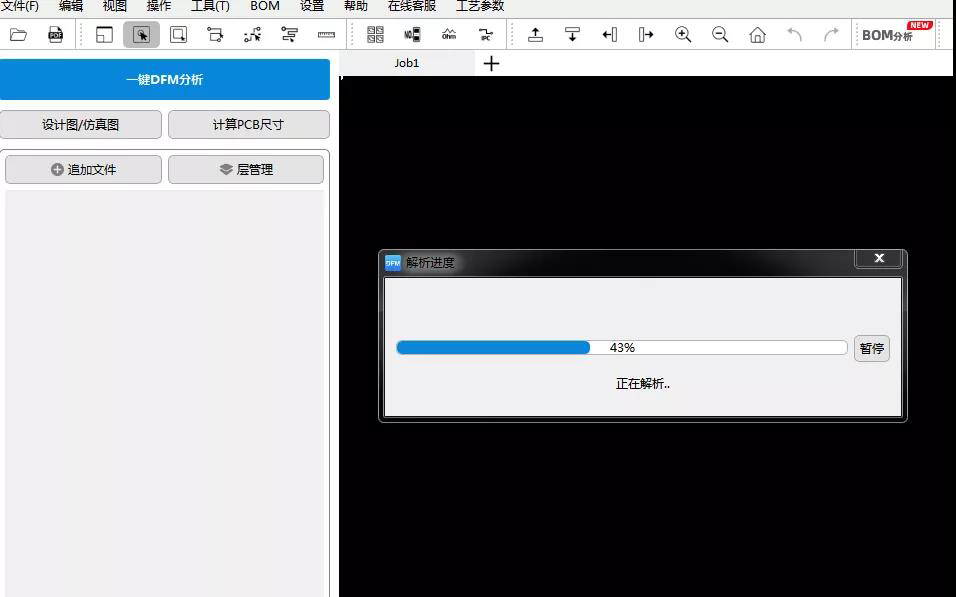

打開軟件，直接拖入PCB文件

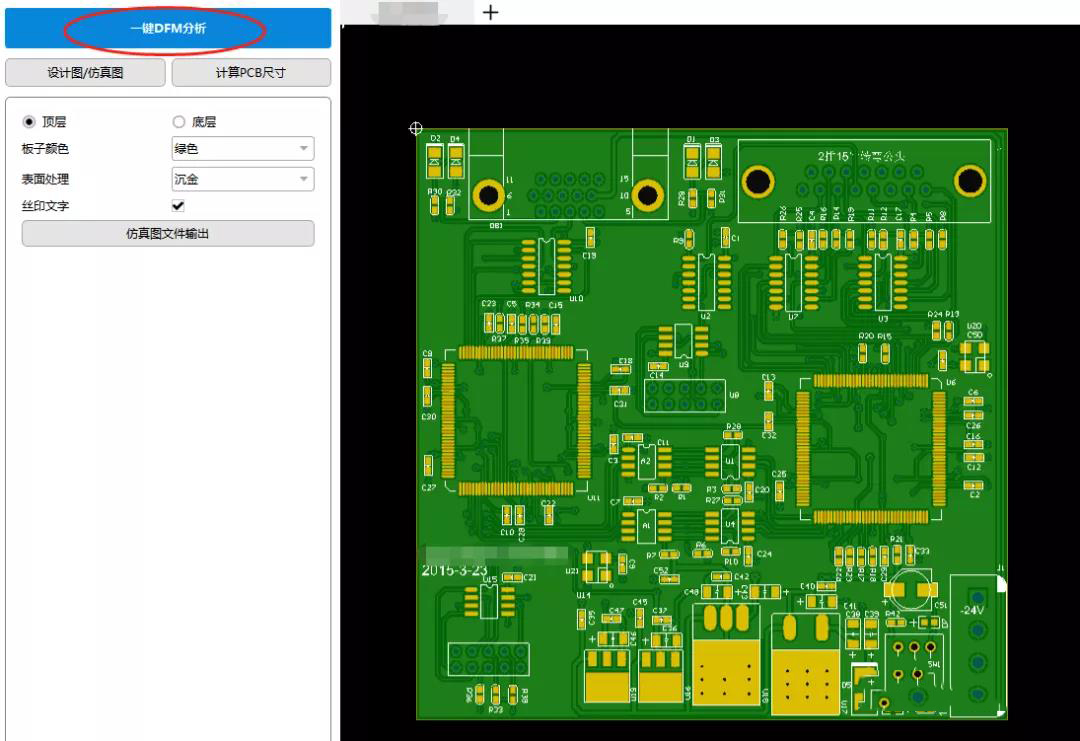

解析完成，可切換到仿真圖顯示。點擊“一鍵”DFM分析"進行分析。

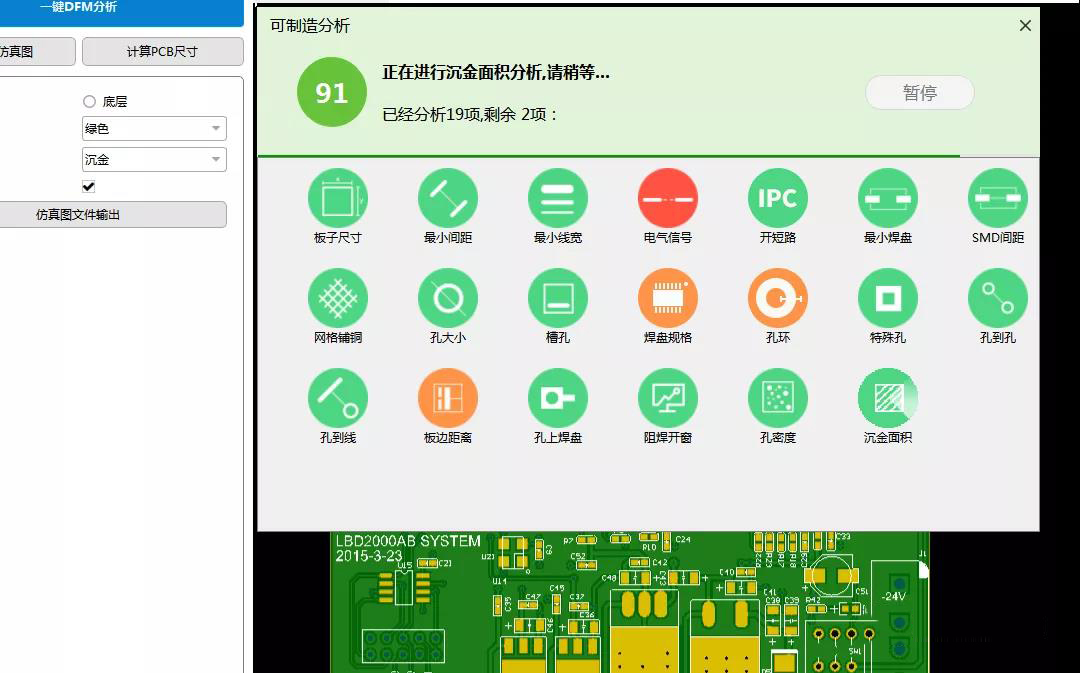

分析中。。。。。。。。。

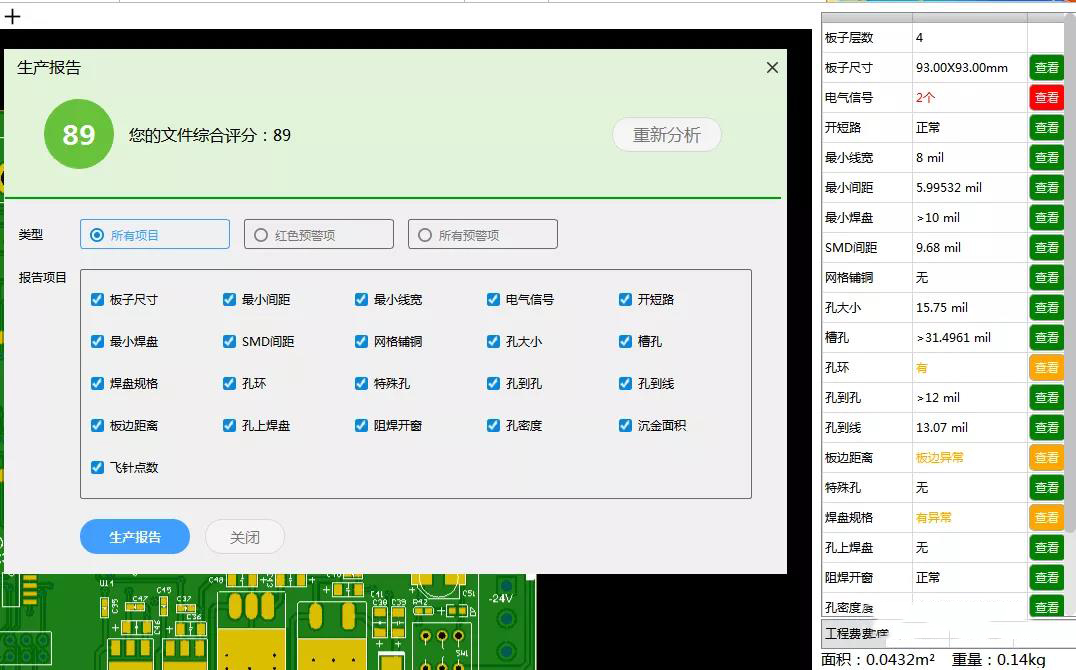

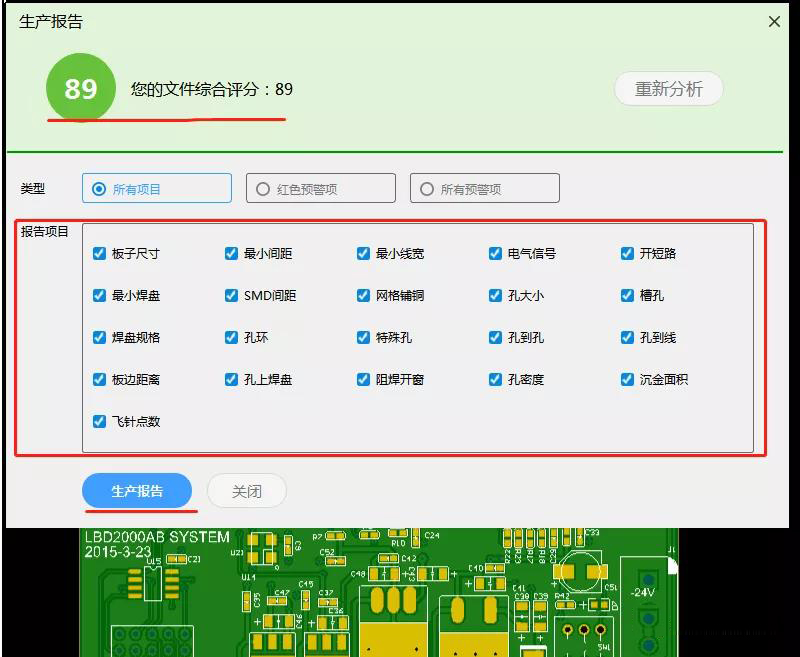

完成分析，得出結論：PCB設計文件綜合評分：89分。

并列出了所有報告項目評審內容，而右側也通過紅色、黃色直觀列出了相關檢查項目的問題。



關于這個打分功能的小彩蛋，我想多夸華秋產品經理，這個功能有點像KTV唱歌打分功能，雖然不一定非?？陀^，但是可以作為一套參考標準。對于個人來說可能并不一定有多大重要性，但是在一個組織、團隊里，這個打分功能相對來說就有點重要了，它是可以起到一個非常有用的幫助。

DFM部門面對公司所有的項目組的PCB產品時，如何來評價他們的PCB可產性設計能力，沒有數據化的評價，就無法準確告訴設計工程師的設計水平，作報告時也無法客觀的描述設計水平，無法監督、無法激勵。我們的目的是想讓工程師可以在DFM軟件的檢查下不僅發現當前問題，也可以通過每次的檢查提升設計能力。檢查不是我們的最后目的，當大家設計能力都提升了，大家工作也都輕松了。甚至還能搞一些設計比賽，激發大家的學習提升興趣。

當有了這個PCB設計綜合打分的數據化呈現時，一切問題都能解決了。它可以很好、很有力的的反饋，提醒PCB工程師的設計能力、學習能力、設計態度，以便及時糾正。

接下來就是看下它的輸出報告能力了，點擊“生產報告”

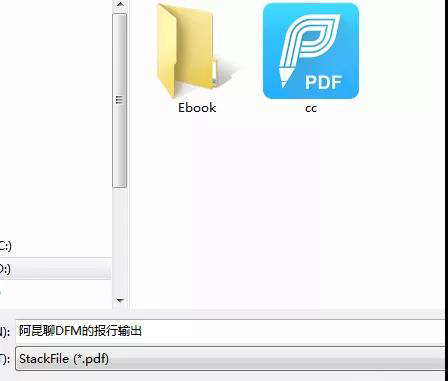

彈出對話框，輸入報告的名字，輸出是一份PDF格式報告，點擊“保存”。

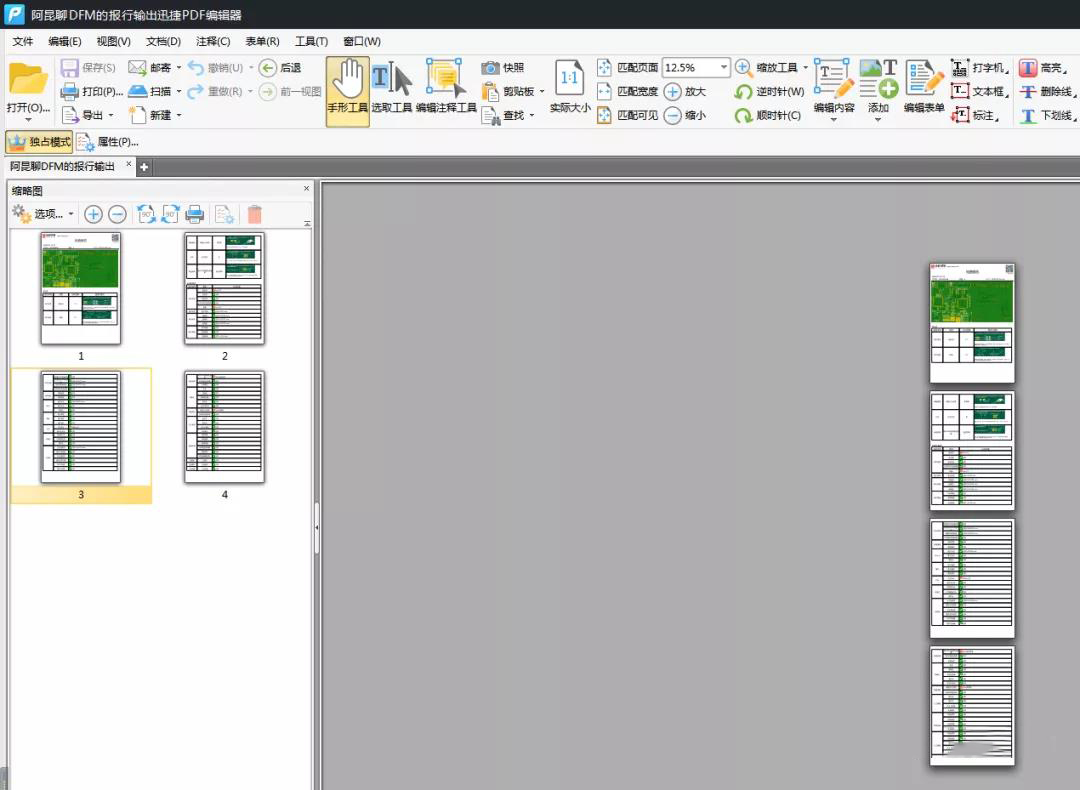

輸出了一份四頁報告，我們一一看下：

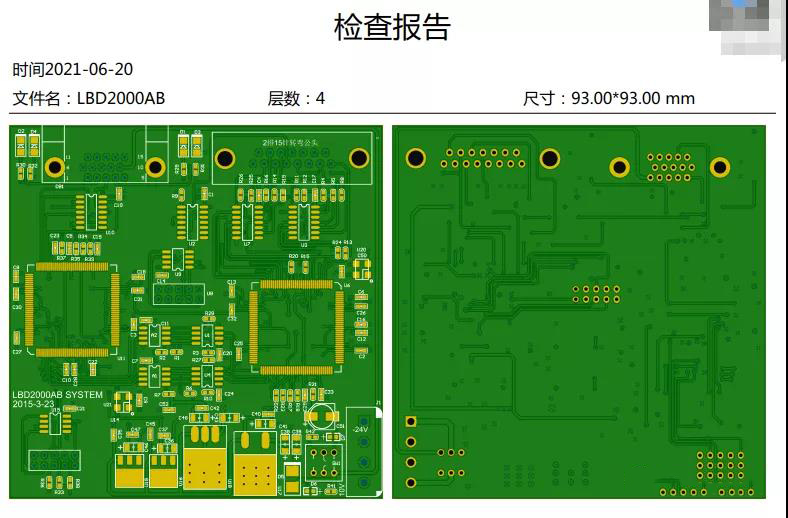

一開始展示的是PCB的基礎信息，如文件名，層數，尺寸，仿真圖的頂層底層。

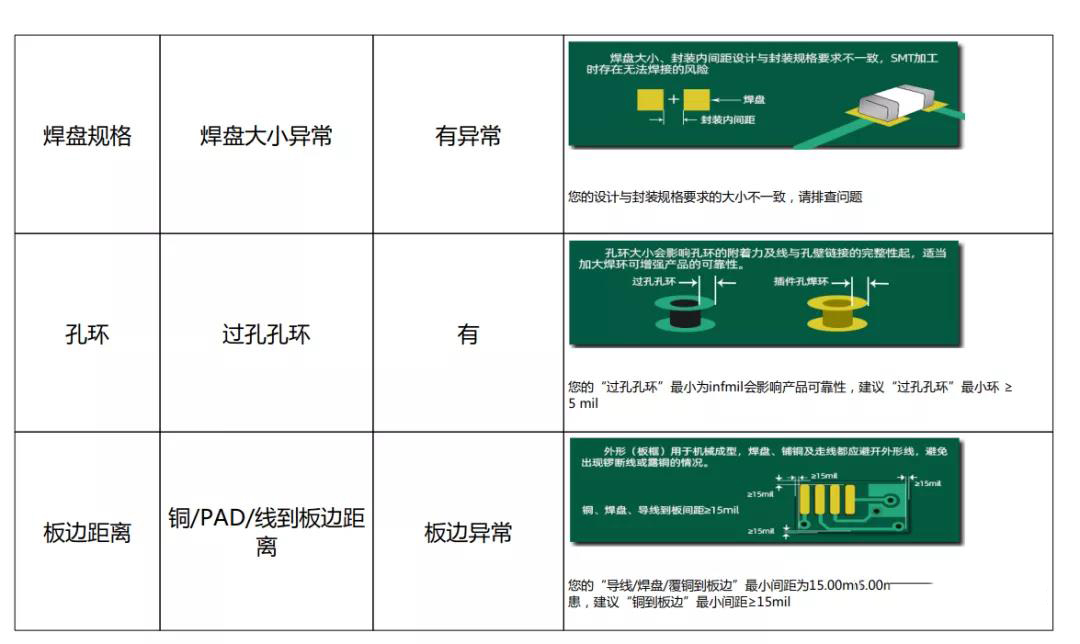

以上是警示項目，具體內容可以在軟件中進行具體查看。在報告中并沒有一一的展示。好處是讓整個報告簡潔。

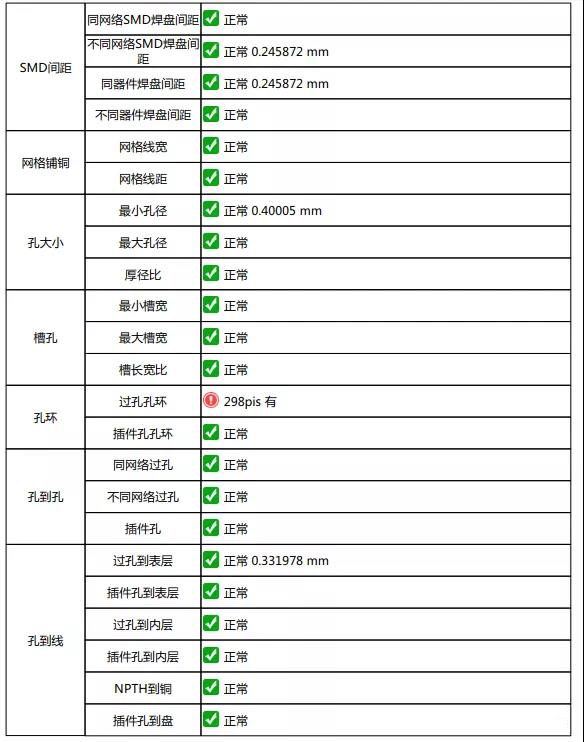

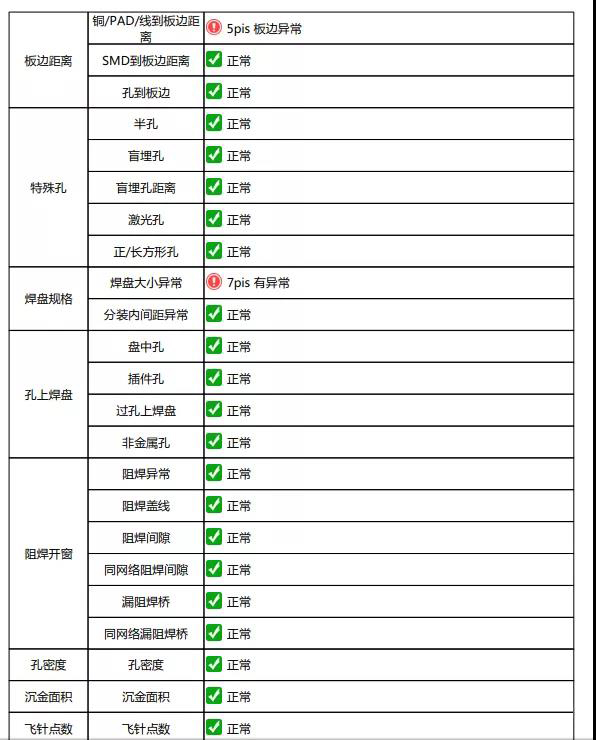

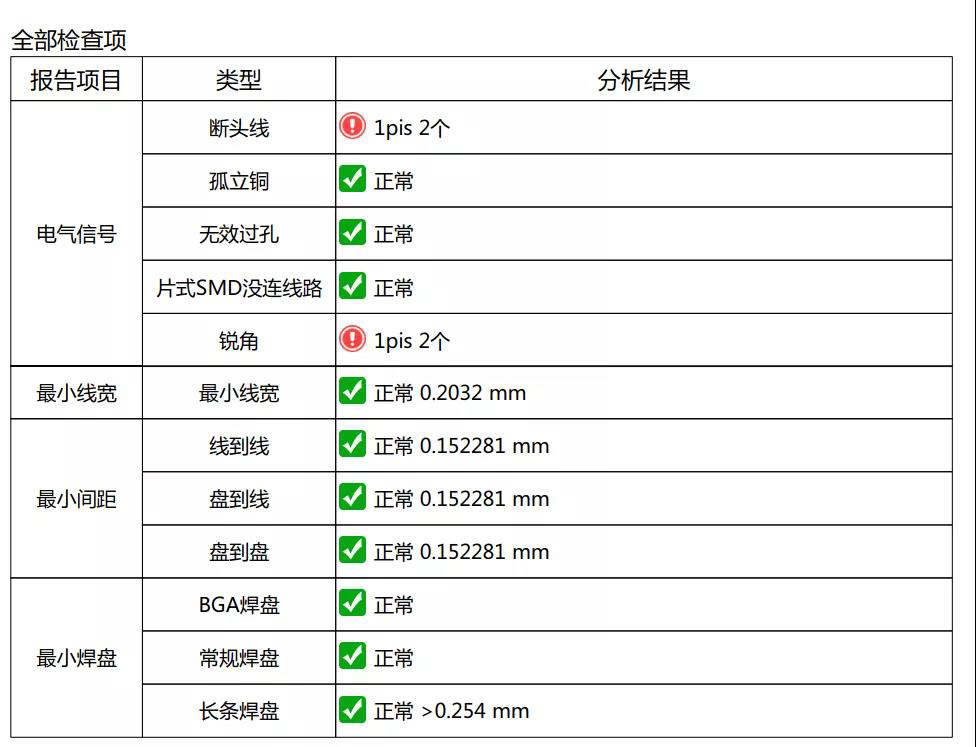

以上就是檢查項，沒問題的打綠色的勾，有問題則紅色標識，一目了然。

和望友的報告比起來，它并沒有詳細到把所有細節問題直接列出來，而是把問題類別進行了匯總輸出，報告嘛，畢竟簡潔為主。當然這不能說是缺點或優點，各有各的好，在后續設計中，如果可以以“詳細診斷書“和”簡介診斷書“兩種方案進行選擇輸出則更好。希望后期增加此功能。目前軟件能達到此輸出功能，對普通的用戶來說已經達到基本要求了，后續要做的就是繼續優化增加功能。

大家對DFM軟件輸出報告有什么想法的，也可以留言討論。
