PCB鉆孔工序主要缺陷分析
發表時間:2020-07-27

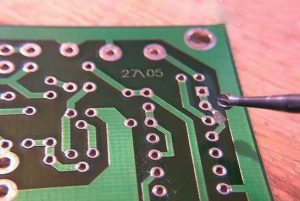

由于印制電路板的制程復雜,工序繁瑣,導致其制造過程中出現的品質缺陷較多,嚴重影響最終產品質量。為了降低pcb不合格率,使其在pcb生產過程中的品質缺陷問題得到有效控制,佩特pcb小編現對pcb主要鉆孔工序中的主要品質缺陷做簡要分析,以便在實際生產中解決各缺陷問題提供必要的理論依據。
1、釘頭:由于鉆孔在多層pcb板內層導線焊盤上的銅箔向外傾斜的狀況叫釘頭。多數的標準中沒有一個明確的尺寸要求,但對軍用多層印制電路板最大允許釘頭大小是銅箔厚度的50%,釘頭的存在,也就說明了這塊多層印制電路板的鉆孔質量大大下降,釘頭的存在也伴有環氧樹脂膩污存在。
2、樹脂膩污:鉆孔后,多層pcb板內層導體銅環上有環氧樹脂涂層,使孔內銅環不能充分暴露,這通常叫樹脂膩污,也有資料稱之為膠渣。
由于樹脂膩污嚴重影響了孔壁金屬與內層銅環的鏈接,所以,多層印制板不允許有樹脂膩污存在。
釘頭與樹脂膩污產生的原因:
由于印制板基材的導熱率比金屬低,鉆孔時產生大量的切屑熱,絕大部分熱量傳遞給鉆頭,使其達到很高的溫度,除切屑熱外,鉆頭與孔壁的鉆擦也產生熱量,這就加速了鉆頭的磨損,當用磨損的鉆頭鉆孔時就容易使內層焊盤的銅產生釘頭,造成孔壁的凹凸不平。更嚴重的是,由于鉆孔時產生的熱量,使環氧樹脂受熱軟化,軟化的樹脂粘在鉆頭上,在鉆頭進刀或退刀時容易使已經暴露的銅環涂抹上一層環氧樹脂。由此可見,這種缺陷與使用的印制板材料玻璃化溫度、鉆頭材料與幾何尺寸、鉆孔操作工藝等有關系。
3、焊盤撕裂:所謂焊盤撕裂是指鉆孔時產生了多層印制板內層焊盤撕斷或裂開。
焊盤撕裂產生的原因:
在產生較大的釘頭同時,往往也容易產生這種缺陷,但主要是由于磨損鉆頭鉆孔產生較大的切屑力,在層壓板與銅箔之間抗剝強度較低的情況下,更容易產生內層焊盤撕裂。
4、毛刺:鉆孔后孔周圍印制板兩表面銅箔突起叫毛刺。目前在pcb廠商現有的刷板設備可以去除大部分毛刺,但極其細小的毛刺刷板設備可能去除不徹底。并有可能使毛刺導向孔內,使孔徑變小。嚴重時為了去除毛刺,造成孔周圍的銅箔損壞,使孔壁與銅接觸不良,有時可達到一圈而斷開。
毛刺產生的原因:當鉆頭頂角磨頓時,可使印制板兩面銅箔其毛刺,如果印制板與上下兩面的墊板沒有壓緊,鉆孔后也要產生毛刺。毛刺倒向孔內,影響孔金屬化可靠性。
