涂樹脂鋁基蓋板在PCB鉆孔中的應用研究
發表時間:2020-07-21
本論文主要介紹了一種性能優良的涂樹脂鋁基蓋板在PCB機械鉆孔中的應用研究,詳細闡述了其表層樹脂的水溶解性和熱力學等優良性能,并著重對其對PCB機械鉆孔的影響進行了探索研究,包括提升孔位精度、增加孔限、減低鉆針磨損、改善孔內品質等,此外本論文還簡要介紹了MVC蓋板對環境的影響。
一、前言
近年來隨著PCB行業電路印刷技術的迅猛發展,印制電路板制造多層化、積層化、功能化、集成化和輕、薄、短、小的趨勢越來越明顯,現有的PCB板上所鉆小孔越來越緊小,也越來越密,這對包括蓋墊板在內的機械鉆孔相關輔料提出了更高的品質要求。傳統的蓋板(酚醛板、環氧樹脂板、普通鋁片)由于存在耐熱性低、CPK值低、斷針率高以及某些材料本身結構上的缺陷,已經滿足不了當今PCB機械鉆孔品質的要求[1]。我司近期研發出來的涂樹脂鋁片(簡稱MVC),擁有良好的鉆孔性能,對環境無污染,緊跟PCB機械鉆孔技術的發展,可滿足當代PCB鉆孔的需求。
二、MVC性能分析
2.1 表層樹脂性能分析
2.1.1 熱熔性能分析
圖1.1為MVC表層樹脂層的DSC性能測試圖,從圖中可以看出MVC表層樹脂在溫度的升高過程中,在50℃-65℃溫度區間內,有一個強烈的吸熱峰,表征樹脂在該溫度區間吸熱產生相變,有利于鉆孔時吸收鉆針表面的熱量;同時在160℃-170℃的溫度區間內,曲線上升放熱,樹脂層分解,而在實際的鉆孔過程中,由于表層樹脂相變吸熱,鉆針的表面溫度不會超過160℃,因此鉆孔時表層樹脂不會分解,性能比較穩定。較低的相變溫度和相對較高的分解溫度在鉆孔時可以保證優良的鉆孔效果,在使用MVC蓋板進行鉆孔時,表層樹脂熔化帶走鉆針表面大量的熱量,降低鉆針的表面溫度,減少磨損和斷針率;另一方面,MVC表層樹脂本身的潤滑特性對鉆針也有一定的潤滑作用,亦可降低鉆針磨損。
2.1.2 水溶性能分析

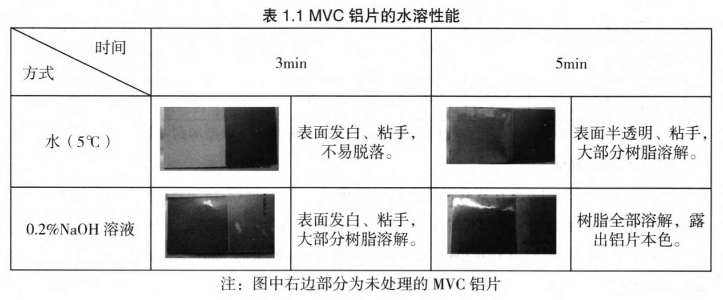

MVC蓋板在鉆孔時,隨著鉆針的進入,表層樹脂隨著鉆針的高速旋轉被帶入到孔內,形成膠渣;為了不影響孔壁品質,在后續的處理中必須把這些樹脂清除掉。通過實驗得出MVC蓋板表層樹脂具備良好的水溶解性,在后續的處理中可以很輕易地被清理掉,不會影響孔壁品質,具體見表1.1。
由表1.1可以看出MVC表層樹脂在0.2%的NaOH水溶液中溶解比較迅速,在純水中相對要慢一些,但是考慮到PCB基板后續的清洗處理工藝(振動、強氧化性、酸堿性等條件),樹脂的溶解速度將會更快,滿足生產要求。此外表層樹脂良好的水溶性還有利于使用后的MVC蓋板后續處理,便于鋁片的回收再利用。
2.1.3 粘結性能分析
MVC蓋板中樹脂和鋁片要有一定的粘結力,以防止在運輸、儲存甚至使用的過程中出現樹脂層和鋁片分離的現象,特別是在鉆孔的過程中,鉆針上升可能會帶離表層樹脂而影響鉆孔效率[3],曾經有檢測到市場上某一同類產品就存在這樣的問題。
圖1.2為MVC蓋板和市場上某一同類產品的SEM分析圖,通過比較發現MVC蓋板樹脂層和鋁片之間沒有空隙,粘結緊密;右圖為市場上某一同類產品的SEM圖,可以清楚地看出樹脂層和鋁箔之間有較大的空隙。
2.2 MVC蓋板環保評估
經SGS檢測,MVC蓋板的隔、鉛、汞、六價鉻、多溴聯苯(PBB)、多溴二苯醚(PBDE)等成分的測試結果均符合歐盟RoHS指令限制要求,且滿足無鹵素的要求,對環境無污染。同時MVC蓋板使用后可以回收再利用,不存在固體廢棄物污染,為一種環境友好型材料。
三、MVC鉆孔研究探索

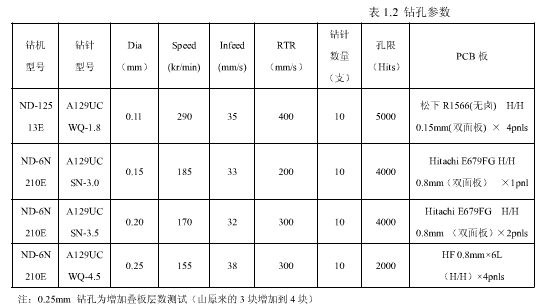

表1.2為MVC鉆孔實驗的鉆孔參數,雖然實驗條件和PCB鉆孔廠家會有少許的差異,但是各蓋板均在相同測試條件進行實驗,為一平行對比試驗,可用于驗證各蓋板的鉆孔效果。
3.1 孔位精度分析

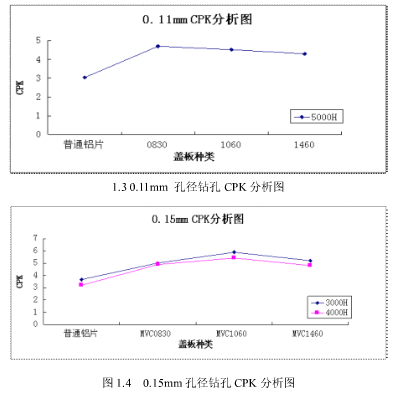

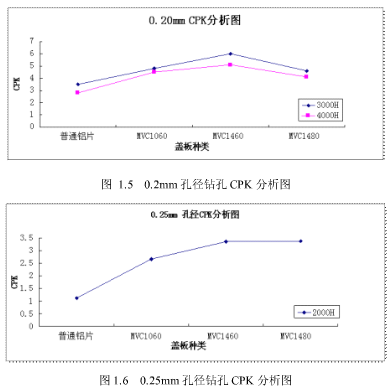

圖1.3、1.4、1.5、1.6為不同孔徑鉆孔CPK分析圖。由圖可以看出MVC系列蓋板的CPK均較相同鉆孔條件下普通鋁片的要高,并且每一種孔徑的MVC系列蓋板其最小CPK值均大于1.66,滿足生產需求。此外在0.15mm和0.20mm孔徑鉆孔中當孔數由原來的3000孔增加到4000孔時,各蓋板的CPK值雖然有所降低,但是降低的幅度很小,幾乎沒有影響,由此可以說明MVC系列蓋板可以適當?shù)卦黾涌紫蕖?nbsp;
在0.11mmCPK分析圖中,CPK值最高為MVC0830, 其次為MVC1060和MVC1460,普通鋁片最差。在0.15mm 鉆孔中MVC1060的CPK值最大,其次為MVC1460, MVC0830最小。在0.20mm孔徑鉆孔中各蓋板的CPK值均比較高,其中以MVC1460的CPK值最高,MVC1060次之,MVC1480最低。0.25mm孔徑鉆孔中,由于該測試為一增加疊板層數測試,CPK值普遍有所偏低,但是除了普通鋁片的CPK值在1.67以下之外,其它MVC蓋板均在1.67以上,滿足生產的需求;同時在MVC系列蓋板中,以MVC1480和MVC1460的CPK值較大,并且兩者CPK值非常地接近,可近似認為具備相同的孔位精度,MVC1060CPK值最小。
3.2 鉆針磨損

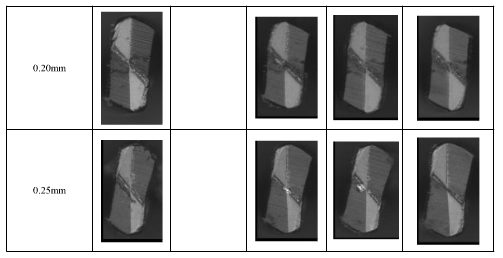

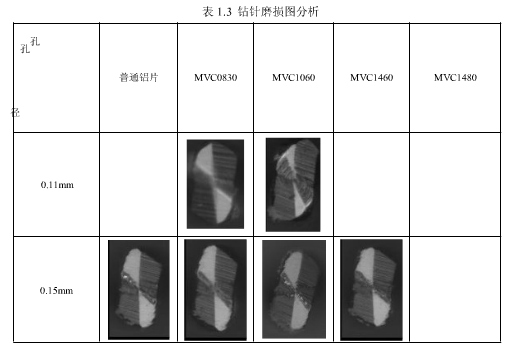

斷針方面,在0.11mm鉆孔中,使用普通鋁片的10支鉆針全部斷針,同等條件下的其他MVC系列蓋板均沒有出現斷針的現象,此外其它孔徑的MVC蓋板鉆孔也未出現斷針的現象。磨損方面,在0.11mm鉆孔中MVC1060的磨損比較大,邊緣幾乎被磨光,MVC0830磨損較少。在0.15mm鉆孔中,普通鋁片的磨損最為厲害,邊緣出現了許多崩口,MVC1460、MVC0830次之,MVC1060的磨損最少。在0.20mm鉆孔中,除了普通鋁片的磨損比較大之外,其它3種MVC蓋板的磨損近似,并且磨損量均不大。在0.25mm鉆孔中,雖然該測試屬于增加疊板層數測試,但是除了普通鋁片磨損較大之外,其它MVC蓋板磨損比較少(見表1.3)。
3.3 孔壁粗糙度分析

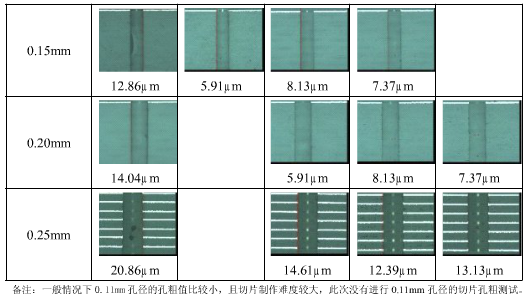

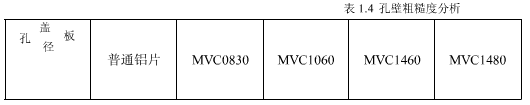

孔粗方面,MVC系列蓋板中各孔徑的平均孔粗值均比較低(小于25μm),在正常范圍之內,完全滿足生產的需求,相比之下普通鋁片的孔粗值有所偏高,但是總體來說MVC系列蓋板的孔粗值小于同等條件下普通蓋板的孔粗值,說明MVC系列鋁片具有改善孔壁質量的功能(見表1.4)。
3.4 小結

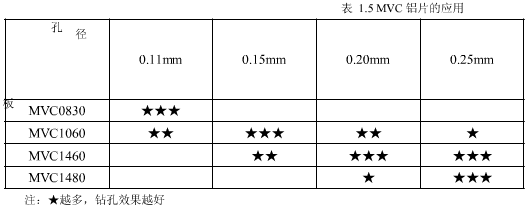

經上述實驗驗證,綜合鉆孔各方面的鉆孔效果,不同型號的MVC蓋板,適用于不同孔徑的鉆孔。(具體見表1.5)。
四、總結
MVC蓋板性能優越,它具有較高孔位精度、低鉆針磨損,良好的孔壁質量等優良的鉆孔性能,同時它還可以適當?shù)靥岣呖讛?shù),提升鉆孔效率,降低鉆孔成本。此外MVC蓋板使用后可回收再利用無固體廢棄物污染,為一種綠色環保產品。
