PCB與PCBA的區別是什么？

發表時間：2020-06-30

相信很多人對于PCB電路板并不陌生，可能是日常生活中也能經常聽到，但對PCBA或許就不太了解，甚至?xí)蚉CB混淆起來。那么什么是PCB？PCBA是如何演變出來的？PCB與PCBA的區別是什么？下面我們具體來了解下。

關于PCB

PCB是 Printed Circuit Board 的簡稱，翻譯成中文就叫印制電路板，由于它是采用電子印刷術制作，故稱為“印刷”電路板。PCB是電子工業中重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的載體。PCB已經極其廣泛地應用在電子產品的生產制造中，之所以能得到廣泛地應用，其獨特的特點概括如下：

1、布線密度高，體積小，重量輕，利于電子設備的小型化。

2、由于圖形具有重復性和一致性，減少了布線和裝配的差錯，節省了設備的維修、調試和檢查時間。

3、利于機械化、自動化生產，提高了勞動生產率并降低了電子設備的造價。

4、設計上可以標準化，利于互換。

關于PCBA

PCBA是 Printed Circuit Board +Assembly 的簡稱，也就是說PCBA是經過PCB空板SMT上件，再經過DIP插件的整個制程。

注：SMT和DIP都是在PCB板上集成零件的方式，其主要區別是SMT不需要在PCB上鉆孔，在DIP需要將零件的PIN腳插入已經鉆好的孔中。

SMT（Surface Mounted Technology）表面貼裝技術，主要利用貼裝機是將一些微小型的零件貼裝到PCB板上，其生產流程為：PCB板定位、印刷錫膏、貼裝機貼裝、過回焊爐和制成檢驗。

DIP即“插件”，也就是在PCB版上插入零件，這是一些零件尺寸較大而且不適用于貼裝技術時采用插件的形式集成零件。其主要生產流程為：貼背膠、插件、檢驗、過波峰焊、刷版和制成檢驗。

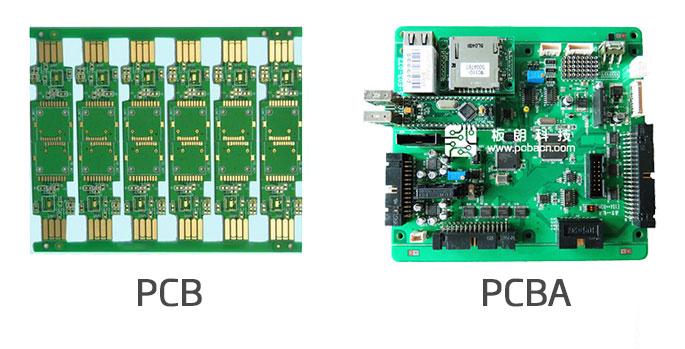

*PCB與PCBA的區別*

從上面的介紹就可知道，PCBA泛指的是一個加工流程，也可以理解為成品線路板，也就PCB板上的工序都完成了后才能算PCBA。而PCB則指的是一塊空的印刷線路板，上面沒有零件。

總的來說就是：PCBA是成品板；PCB是裸板。
